ЛАККК Труба изогнутая ПВХ для гибких шнеков SP95

SP95 Изогнутая труба ПВХ с раструбом

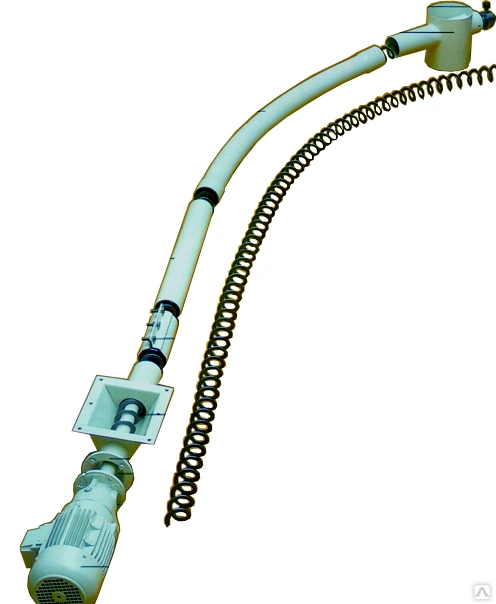

Изогнутая труба SP95 из ПВХ с раструбом используется при построении трасс гибких шнековых транспортеров для плавного изменения направления подачи сыпучих, гранулированных и порошкообразных материалов. Обеспечивает надёжную и герметичную стыковку элементов системы, снижает износ спирали и корпуса транспортёра.

Применяется в пищевой, сельскохозяйственной, строительной и химической промышленности — для перемещения муки, сахара, зерна, комбикормов, цемента, гипса, смесей и других сыпучих продуктов.

Особенности конструкции

Трубы SP95 производятся из прочного ПВХ, устойчивого к влаге, коррозии и химически активным средам.
Каждая изогнутая секция имеет раструб, что позволяет легко соединять её с другими элементами трассы.
Для повышения прочности и герметичности стыки фиксируются стальными силовыми хомутами.
Оптимальный радиус изгиба трубы обеспечивает бережную транспортировку продукта без перегрузки и повреждения спирали.

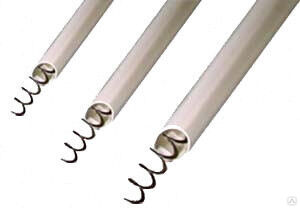

Рекомендованные сочетания размеров

1. Спираль 38 мм — труба 55 мм

2. Спираль 60 мм — труба 75 мм

3. Спираль 70 мм — труба 90 мм

4. Спираль 95–100 мм — труба 125 (127) мм

Толщина стенки трубы из ПВХ составляет примерно 3,5 мм.

Преимущества изогнутой трубы SP95

• Устойчива к коррозии, влаге и химическому воздействию;

• Гладкая внутренняя поверхность обеспечивает минимальное трение и равномерный поток материала;

• Простая установка благодаря раструбным соединениям;

• Небольшой вес при высокой прочности;

• Подходит для работы с пищевыми продуктами;

• Оптимальный радиус изгиба — снижает нагрузку на шнековую спираль.

Материалы исполнения

• ПВХ — стандартное исполнение;

• По запросу возможно изготовление аналогичных труб из углеродистой или нержавеющей стали (для абразивных и пищевых материалов).

Применение

Изогнутые трубы SP95 ПВХ применяются при монтаже трасс гибких шнековых транспортеров для транспортировки:

• муки, сахара, соли, какао, сухого молока;

• зерна, пеллет, комбикормов;

• цемента, гипса, строительных смесей;

• других сыпучих и порошкообразных продуктов.

Характеристики

• Диаметр 95 мм
• Материал ПВХ
• Модель SP95
• Назначение Поворот трассы гибкого шнека
• Тип Изогнутая труба с раструбом
• Толщина стенки ≈3.5 мм
• Угол изгиба 45°
